ПУЛЬСАР-2.2 версия 2 - ультразвуковой прибор для контроля прочности (сквозное прозвучивание) предназначен для обеспечения безопасности зданий и сооружений на всех этапах строительства и эксплуатации необходимо оперативно контролировать качество бетона в железобетонных конструкциях. Оптимальным методом выявления дефектов в строительных конструкциях и материалах является ультразвук. Принцип ультразвукового исследования основан на измерении времени прохождения акустических волн уз-диапазона в объекте контроля.

В ультразвуковых дефектоскопах используется А-режим, при котором эхо-сигнал ультразвука отображается в виде пиков горизонтальной линии, показывающих его амплитуду. Анализируя данные сигналы можно получить информацию о структуре материала.

Современный ультразвуковой дефектоскоп бетона позволяет с высокой точностью:

- определить прочность, однородность и класс бетона и других строительных материалов;

- обнаружить дефекты строительных конструкций – пустоты, лакуны, трещины;

- оценить пористость, трещиноватость и анизотропию объекта.

Портативный ультразвуковой дефектоскоп ПУЛЬСАР-2.2  выпускают в 3 базовых вариантах и может быть укомплектован дополнительными датчиками (поверхностного и сквозного прозвучивания) и оборудованием (гидроизолированные кабели, футляры, кейсы)

Ультразвуковой дефектоскоп ПУЛЬСАР-2.2 обладает широким функционалом, благодаря которому можно:

- автоматически производить измерения;

- визуализировать сигнал в режиме осциллографа (А-сигнал);

- сформировать автоматическую серию измерений (от 2 до 10 выборок);

- задать названия и коэффициенты материалов;

- сохранить до 100 протоколов измерений;

- передать данные измерении для анализа в ПК.

Прибор ПУЛЬСАР-2.2 предназначен для:

Измерения времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании объектов контроля;

Контроля прочности, однородности и класса бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука;

Обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин;

Оценки степени зрелости бетона при монолитном бетонировании;

Определения плотности и модуля упругости материалов, звукового индекса абразивов;

Оценки пористости, трещиноватости и анизотропии материалов;

Оценки затухания ультразвука в материалах, изделиях и конструкциях.

Основные функции ультразвукового прибора для контроля прочности ПУЛЬСАР-2.2:

Автоматическая стабилизация положения метки первого вступления при изменениях силы прижатия датчиков к объекту контроля;

Измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании;

Оцифровка и визуализация А-сигналов, их анализ в режиме осциллографа и корректировка результатов измерений;

Формирование результата по автоматически выполняемой серии от 2 до 10 измерений;

Вычисление прочности и класса бетона;

Вычисление плотности, модуля упругости материалов и звукового индекса материалов по установленным пользователем градуировочным зависимостям;

Универсальные (по рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов;

До 1000 протоколов контроля с результатами измерений, датой и сведениями об объекте контроля;

Русский и английский язык меню и текстовых сообщений;

USB интерфейс и специализированная сервисная компьютерная программа.

Преимущества ультразвукового прибора для контроля прочности ПУЛЬСАР-2.2:

Некритичность результатов к силе прижатия датчиков к объекту (патент);

Благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» ПУЛЬСАР-22 работоспособен на больших базах прозвучивания;

Универсальные датчики на излучение и прием с повышенной отдачей;

Датчик поверхностного прозвучивания с фиксированной базой:

ручка из сверхлегкого и прочного инновационного материала позволяет контролировать объекты с низкой плотностью (низкой скоростью УЗК);

измерительная база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам;

эллиптические износостойкие протекторы для сухого точечного контакта;

Герметичные датчики сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER для подводного обследования гидротехнических объектов (опция);

Большой 3,8-дюймовый LCD дисплей с высоким разрешением и подсветкой;

Встроенный литиевый аккумулятор ёмкостью 3,8 А*ч.

Сервисная компьютерная программа ультразвукового прибора для контроля прочности ПУЛЬСАР-2.2:

Перенос результатов измерений в ПК;

Архивация, документирование и обработка результатов;

Анализ осциллограммы (А-скана) УЗ сигнала с возможностью уточнения/корректировки метки первого вступления;

Экспорт в Excel, сохранение в текстовый формат для других программ;

Дополнительная программа "Аппроксиматор" для оперативного расчёта градуировочных зависимостей по экспериментальным данным.

Основные технические характеристики:

Вид - дефектоскоп

Тип - ультразвуковой

Бренд - Пульсар

Серия - Пульсар 2.2

Версия - 2 (сквозное прозвучивание)

Диапазон измерения времени/поверяемый диапазон, мкс  10...20000, 10...100

Разрешающая способность, мкс - 0,05

Пределы допускаемой основной абсолютной погрешности измерения времени, мкс  ±(0,01t + 0,1)

Диапазон измерения скорости, м/с - 1000....10000

Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с  ±(0,01v + 10)

Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени  при отклонении температуры окружающей среды на каждые 10 °С в пределах рабочего  диапазона, в долях от основной погрешности, не более - 0,5

Напряжение возбуждения, В - до 600

Диапазон / шаг регулировки усиления, дБ - 80 / 6

Рабочие частоты УЗК, кГц - 60±10

Объем памяти, Гбайт - до 4

Разрешение дисплея LCD - 320х240

Габаритные размеры электронного блока, мм, - 205х115х35

Масса электронного блока, кг, - 0,44

Масса датчика поверхностного прозвучивания, кг, - 0,58

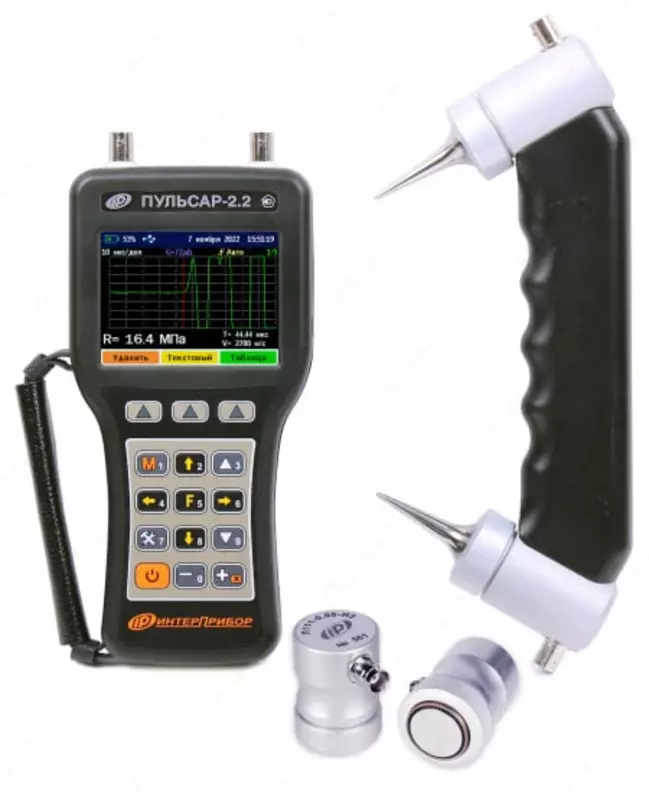

Комплектация:

1. Блок электронный - 1

2  Чехол - 1

3  Датчик поверхностного прозвучивания П111-0.06-И3 -

4  Датчики сквозного прозвучивания П111-0.06-И2  - 2

5  Датчик сквозного прозвучивания -

6  Датчик поверхностного прозвучивания -

7  Комплект кабелей, длина 1,5 м  - 2

8  Кабель, длина 3 м  - 1

9  Контрольный образец-призма, чехол - 1

10  Зарядное устройство USB (1А) - 1

11  Кабель USB - 1

12  Программа связи с ПК на "Flash-визитке" - 1

13  Сумка (при комплектации Кейсом не поставляется) - 1

14  Руководство по эксплуатации - 1
