Пешеходный квантовый магнитометр "QuantumMag"

Пешеходный квантовый магнитометр "QuantumMag"

Бренд: QuantumMag

Артикул: P-1096439 В наличии

от 368 000 000 сум / комплект

Написать

Описание

Прибор от производителя бренда "QuantumMag" представляет собой один из лучших прецизионных квантовых цезиевых магнитометров. Прибор позволяет с высокой точностью, чувствительностью и скоростью до 100 отсчетов в секунду измерять модуль полного вектора геомагнитного поля. QuantumMag применяется в качестве полевого пешеходного магнитометра, многодатчикового градиентометра, автономной или удалённой магнитовариационной станции. Отличная помехозащищенность и градиентоустойчивость позволяют выполнять измерения в условиях высоких промышленных помех. Графическая визуализация данных и скорость работы даёт возможность использовать прибор в качестве глубинного металлоискателя, что особенно удобно при решении задач военно-исторического поискового движения или поиска коммуникаций. Уникальная конструкция датчика позволяет закреплять его за спиной в удобной разгрузке или подвешивать на плечевом ремне.

Идеальный магнитометр-градиентометр для выполнения любых задач

Пульт MaxiMag позволяет подключать до 30 цифровых квантовых и оверхаузеровских датчиков, а также магнитометров SmartQuantumMag и SmartMag через проводной CAN интерфейс. Эта уникальная возможность позволяет гибко формировать двухдатчиковые или многодатчиковые градиентометры с необходимой базой измерения.

Удобная магнитовариационная станция

Низкое энергопотребление, точная синхронизация времени по спутниковому сигналу, сохранение данных в энергонезависимую память и возможность их выгрузки в реальном времени через RS-232 в т.ч. и для трансляции через сеть Internet, делают QuantumMag идеальной автономной или удаленной магнитовариационной станцией. Мы также разработали специализированное ПО SmartManager для онлайн удалённого контроля показаний магнитометра и автоматического детектирования и отправки уведомлений о начале магнитной бури. Если Вы выбираете прибор для таких задач, рекомендуем также обратить внимание на новейшие портативные магнитометры SmartQuantumMag и SmartMag.

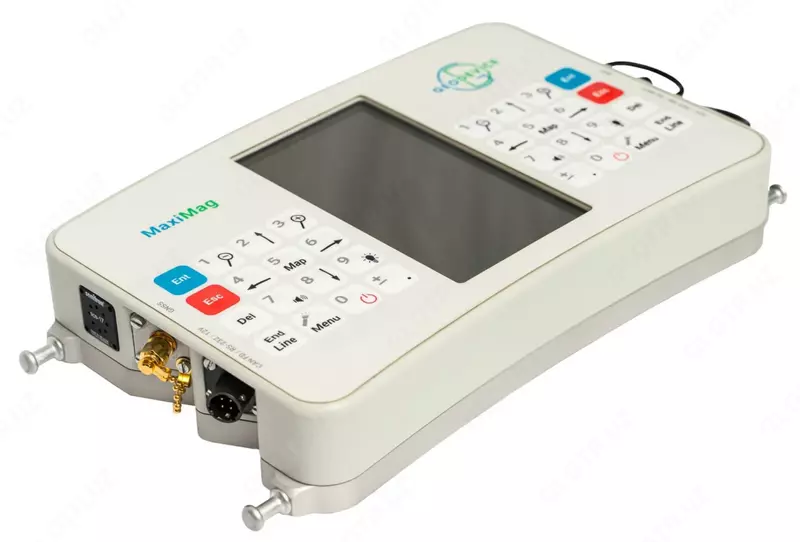

Удобный планшетный пульт управления

Мы оборудовали пульт управления большим подогреваемым дисплеем с отличной читаемостью на дневном свету, двухсторонней клавиатурой, встроенным ГНСС приёмником с возможностью подключения внешней антенны, современными интерфейсами и даже фонариком. Контроль измеренных значений и их качества обеспечивается в цифровом, графическом и звуковом режиме. Встроенное ПО совместно с мультисистемным ГНСС приемником позволяет выполнить разбивку профилей, ведение оператора по ним, а также сохранение координат и точного времени каждого измерения. В некоторых случаях требуется подключение внешней ГНСС антенны или стороннего спутникового приёмника – MaxiMag поддерживает стандартный протокол NMEA-0183 и может быть соединён с большинством навигационных устройств. Скачивание данных доступно по USB, RS-232 или со встроенной промышленной microSD карты памяти.

Метрология – гарантия высокой точности

Каждый магнитометр проходит метрологические испытания. Мы контролируем чувствительность, абсолютную точность и “ориентационную” погрешность. Все магнитометры могут быть поставлены со свидетельством о калибровке, выполненной на аттестованной мере магнитной индукции. Метрологические испытания гарантируют достоверность измерений.

Отличительные особенности последнего поколения магнитометров QuantumMag:

Расширенный рабочий диапазон измеряемого поля: 15 000 ÷ 110 000 нТл

Возможность реализации обсерваторских наблюдений или удалённых МВС с трансляцией данных в реальном времени, а также отправки периодических отчётов и автоматических уведомлений о начавшейся магнитной буре

Все электронные блоки QuantumMag герметичны и не боятся дождя и пыли

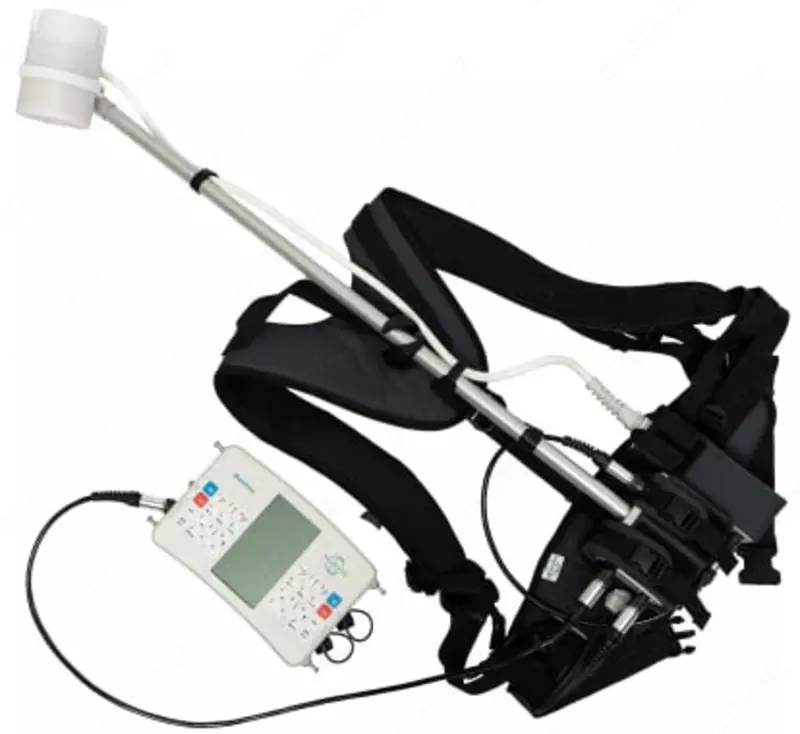

Датчик может быть закреплён в удобной разгрузке за спиной или на плечевом ремне

Складная версия датчика помещается в компактный транспортировочный кейс, который может перевозиться в ручной клади в самолёте

Встроенный мультисистемный ГНСС приёмник и возможность подключения внешнего по NMEA 0183 или внешней антенны через встроенный ГНСС сплиттер

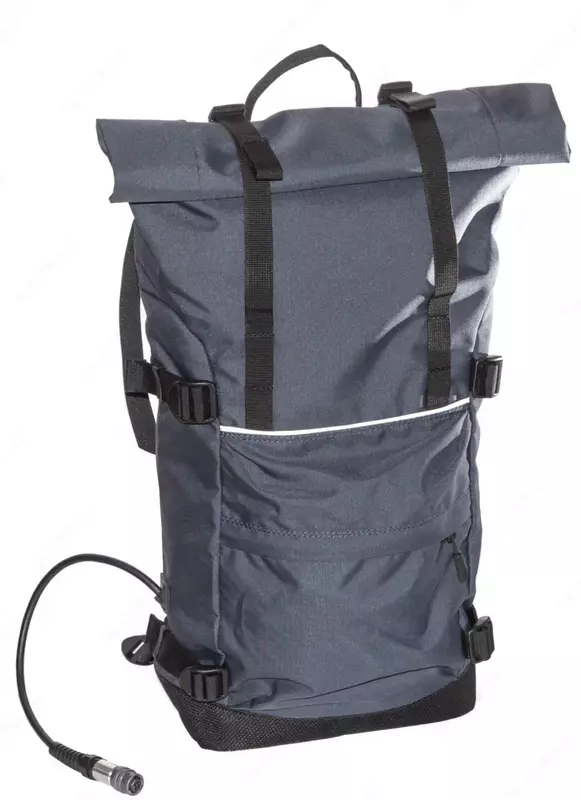

Новая эргономичная разгрузка для ещё более комфортной работы и возможность крепления датчика на плечевом ремне

Двухсторонняя клавиатура обеспечивает одинаковое удобство управления прибором как для правши, так и для левши

В пульт MaxiMag встроен фонарик со сверхъярким светодиодом, который позволяет оператору безопасно перемещаться в тёмное время суток

Встроенное ПО совместно с ГНСС приемником обеспечивает не только сохранение времени и координат измерений, но и разбивку профилей и движение оператора по ним

Магнитометр обеспечивает все общепринятые режимы работы:

Площадная или профильная съемка с автоматическим вводом номера профиля, пикета, времени и координаты для каждого измерения

Режим непрерывных измерений с циклом от 0.01 с

Магнитовариационная автономная или удалённая базовая станция с записью измерений на встроенную microSD карту или с их выгрузкой в реальном времени в т.ч. и для трансляции через сеть Интернет

Графическая индикация данных измерений

Тестовый режим без сохранения данных с вычислением среднего значения и СКО

Данные сохраняются в txt (ASCII) формате

Область применения магнитометров QuantumMag:

Археологические исследования

Инженерные изыскания

Поиск и разведка твердых полезных ископаемых

ГРР на нефть и газ

Региональные ГРР

Наблюдения в магнитных обсерваториях

Основные технические характеристики:

Вид - магнитомер

Тип - пешеходный

Бренд - QuantumMag

Принцип работы - квантовый с оптической накачкой на парах цезия

Количество подключаемых цифровых датчиков - до 8

Рабочий диапазон полей - 15 000 ÷ 110 000 нТл

Абсолютная погрешность < 2 нТл

Медианная чувствительность в рабочем диапазоне полей (СКО)

0.002 нТл/√Гц / СКО до 0.01 нТл в цикле 0.1 с

0.021 нТл/√Гц (по запросу)

Разрешение - 0.001 нТл

Оптимальный угол между осью датчика и вектором поля - 45°

Оптимальный диапазон наклонений относительно оптимального угла ± 30°

Ориентационная погрешность < 1.5 нТл (±20°)

Градиентоустойчивость - 20 000 нТл/м

Минимальный цикл измерений - 0.01 с

Интерфейсы связи - USB, RS-232, CAN FD, Ethernet (через опциональный CAN-Ethernet интерфейсный модуль)

Максимальная длина линии связи - до 6 км (CAN FD), до 100 м (RS-232)

ГНСС приёмник - Встроенный с возможностью подключения внешней антенны и записью RAW данных. Принимаемые сигналы: GPS L1C/A and L2C; GLONASS L1OF and L2OF; Galileo E1B/C and E5b; BeiDou B1I and B2I; QZSS L1C/A, L1S and L2C. SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM.

Подключение внешнего по RS-232 (NMEA 0183)

Разъёмы - 2 × CAN FD+12V / RS232+12V (переназначаемые) USB, внешняя ГНСС антенна

Экран - 240 × 128, LCD

Клавиатура - пленочная 32 кнопок

Объем встроенной памяти - SD карта до 32 Гб

Питание

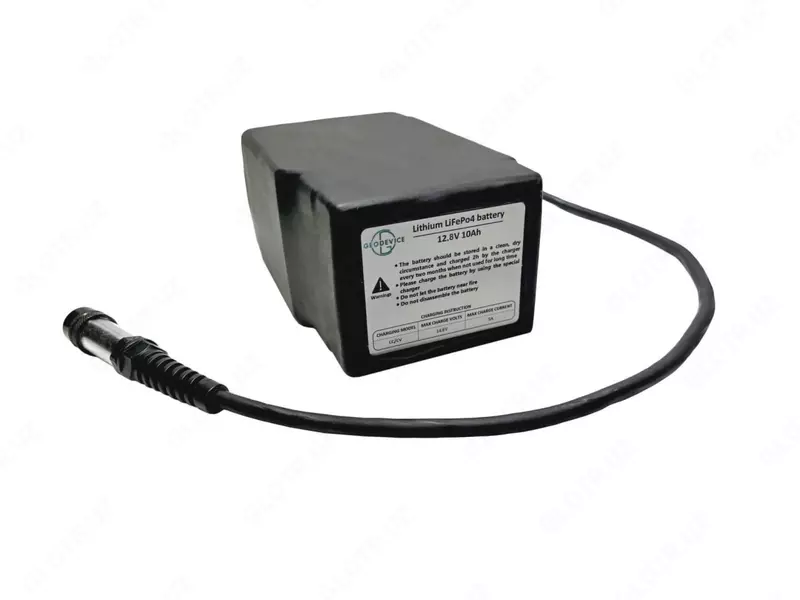

11 ÷ 16.8 В, Li-ion, LiFePo4 или свинцовый АКБ

220 В / 50 Гц, опциональный CAN-Ethernet интерфейс

Диапазон рабочих температур от –40 до +60 °C

Номинальное напряжение и ёмкость свинцового аккумулятора - Свинцовый аккумулятор 8 А·ч / 12 В

Встроенный фонарь - светодиодный 300 люмен

Габариты и массы
