Электроискровой источник "Pulse" разработан для возбуждения высокочастотных продольных (P) волн в водонаполненных скважинах глубиной до 1000 м при выполнении межскважинного сейсмического просвечивания и вертикального сейсмического профилирования. Генерация поперечных волн SH и SV поляризации обеспечивается излучателями SHock и GeoSV. Для работы источников необходим накопитель энергии Jack.

Накопитель Jack генерирует короткий высоковольтный электрический импульс высокой энергии, который по специально разработанному коаксиальному высоковольтному кабелю подаётся на электродную группу спаркера Pulse и обеспечивает формирование ионизированных парогазовых полостей высокого давления. При взрывном расширении парогазовой полости давление в ней резко падает, что приводит к падению температуры, конденсации пара и последующему её схлопыванию, которое не порождает паразитные пульсации.

Стандартные диаметры контейнеров составляют 36 / 60 / 80 мм, что допускает работу в скважинах диаметром от 40 мм. Конструкция Pulse предусматривает легкую замену изнашиваемых электродных групп в том числе и для управления сигнатурой источника. Для возбуждения высокочастотного сейсмического импульса необходимо применение многоэлектродных излучающих групп. Использование специальных малоэлектродных версий обеспечивает понижение частоты сигнала и существенное увеличение соотношения сигнал/шум при работе на больших дистанциях источник-приёмник.

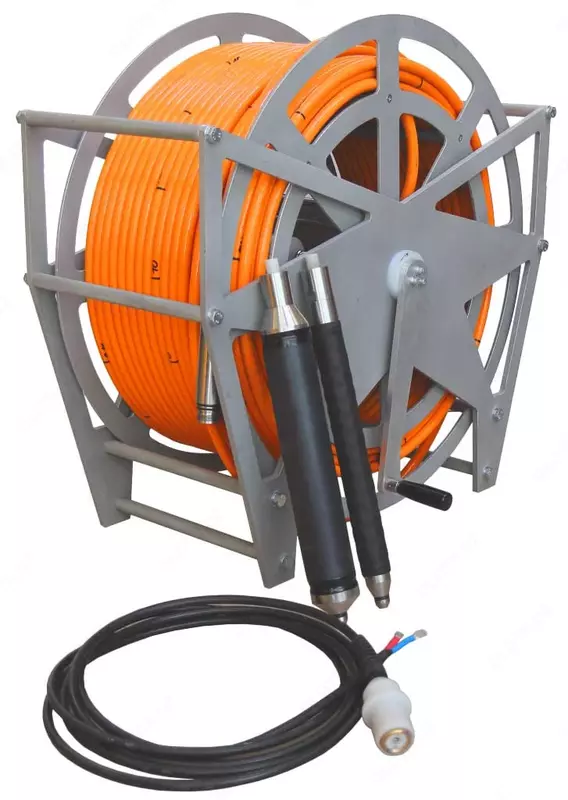

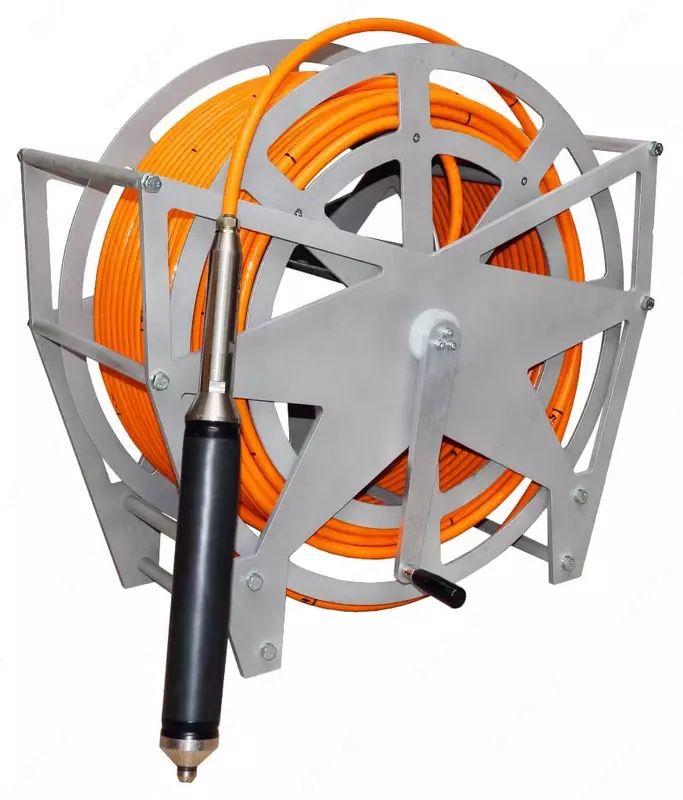

Излучатели "Pulse" поставляются на геофизических катушках, оборудованных высоковольтными скользящими контактами, что позволяет не отключать источник от накопителя при выполнении операций по смотке / размотке кабеля. В глубоких скважинах удобство и безопасность работы обеспечивается благодаря применению специализированных лебёдок BGW и BGW light.

Область применения спаркера Pulse:

Выполнение скважинных сейсморазведочных работ на суше и акватории методами: МСП, ВСП, ОВСП, ВСаП / ВРВСП

Инженерные изыскания под строительство особо ответственных сооружений

Поиск карстов, зон разуплотнения и выработок

Геотехнический мониторинг грунтового основания и определение его несущих свойств в т.ч. по стандарту ASTM D4428 / D4428M

Геотехнический мониторинг плотин ГЭС с целью поиска или прослеживания трещин

Поиск и разведка полезных ископаемых

Основные плюсы:

Легкозаменяемая электродная группа

Возможность изменения частоты сигнала

Высокий ресурс работы и идентичность сигнатуры

Контейнеры для скважин разного диаметра

Поставляется на специально разработанных кабелях, катушках и лебёдках

Основные технические характеристики:

Вид - спаркер

Тип - скважинный

Серия - Pulse

Рабочее напряжение - до 6 000 В

Диапазон рабочих энергий - до 1 500 Дж (опционально до 10 000 Дж и выше)

Рабочий диапазон диаметров скважин - от 70 мм (от 40 опционально)

Максимальная глубина скважины - 1 000 м

Диаметр излучателя - 60 мм (36; 80 опционально)

Длина излучателя - 500 мм

Тип кабеля - коаксиальный с кевларовым усилением и полиуретановой изоляцией

Сечение токопроводящей жилы - 10 мм2 (опционально 20 или 50 мм2)

Разрывное усилие кабеля - 3 кН (опционально 5 и 30 кН)

Габариты катушки - 760×775×400 мм

Масса излучателя с катушкой - 60 - 70 кг (зависит от длины кабеля)

Комплект поставки:

Излучатель Pulse с одной электродной группой и контейнером

Силовой кабель

Катушка с высоковольтным скользящим контактом

Кабель для подключения накопителя Jack
