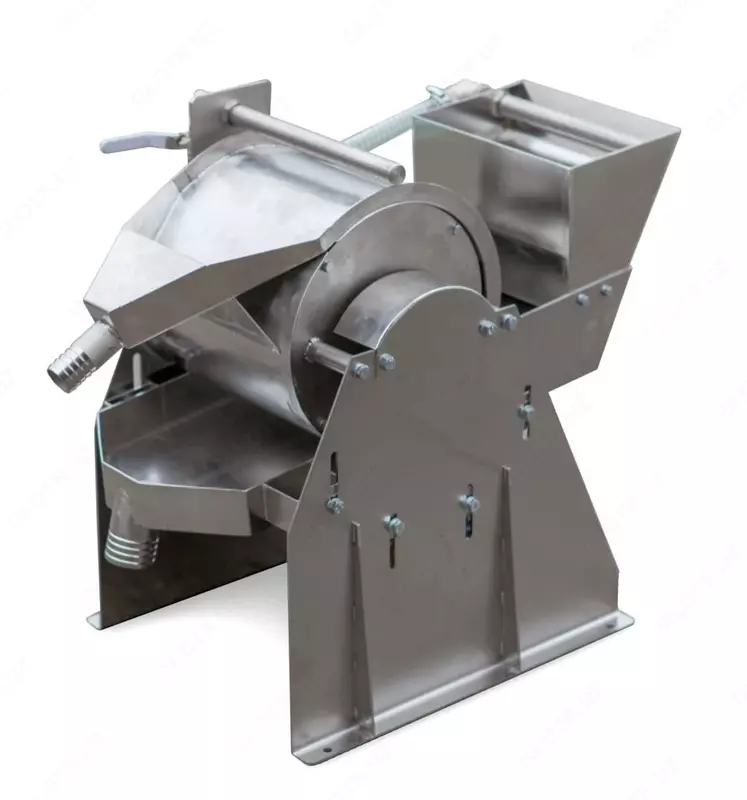

"MMS-0.1PM" seriyali separator magnitli seperatsiyaga oziklangan rudalar va qumlardan ferromagnit aralashmalarni pulpa shaklida ajratish, shuningdek, mineralogik tahlil va kichik geologik namunalarni qayta ishlash jarayonida magnit minerallarni ajratish uchun mo'ljallangan.

Separator - bu ferromagnit xususiyatlarga ega bo'lgan zarrachalardan manba materialini nam tozalash uchun qurilma. Doimiy magnitlar bilan aylanadigan magnit tizimdan foydalanish natijasida ferromagnit aralashmalar harakatlanuvchi doimiy magnit maydon ta'sirida manba materialidan ajratiladi.

Magnit tizim zanglamaydigan po'latdan yasalgan statsionar silindrsimon baraban, val va g'ildirakdan iborat bo'lib, u spikerlarga doimiy magnitlar biriktirilgan. Tishli dvigateldan magnit tizim g'ildiragiga aylanish kasnaklar va V-kamar yordamida uzatiladi.

Separatorning ishlashi magnit xossalariga qarab mineral donalar aralashmasini harakatlanuvchi magnit maydonida ajratish jarayoniga asoslanadi. Xom ashyo bunkerga purkagichga beriladigan suv bilan birga beriladi va magnit tizim barabani ostidagi patnis bo'ylab suv oqimi bilan birga harakatlanadi. Baraban ichida doimiy magnitlangan g'ildirak aylanadi. Materialning magnit zarralari magnitlar tomonidan barabanga tortiladi va uning yuzasi bo'ylab magnitlarning orqasida harakatlanadi. Zarrachalar sprinklerlar yordamida baraban patnisiga yuviladi va nozuldan suv oqimi bilan ferromagnit fraksiyaning qabul qiluvchi chuqurchasiga chiqariladi.

Asosiy texnik xususiyatlar:

Turi - ajratuvchi

Turi - magnit

Seriya - MMS-0.1PM

Dastlabki materialning maksimal mahsuldorligi, t / soat, - 0,1

Ajratilgan materiallarning o'lchami, mm -10 +0,2

Magnit tizimning aylanish chastotasi, rpm - 62

Baraban va taglik tagidagi minimal bo'shliq, mm - 5,0

Baraban yuzasida magnit maydon induksiyasining maksimal qiymati, mT/G, kamida - 190/1900

380 V kuchlanishli va 50±0,5 Gts chastotali uch fazali o'zgaruvchan tok tarmog'idan quvvat iste'moli, VA, ko'p emas - 250

AC ta'minot kuchlanishi, V - 380±38

O'zgaruvchan tokning quvvat chastotasi, Hz - 50±1

Mahsulotning ishlash rejimi uzluksiz, uzoq muddatli

Mahsulot og'irligi, kg - 52

Mahsulotning umumiy o'lchamlari, mm - 750*500*600
