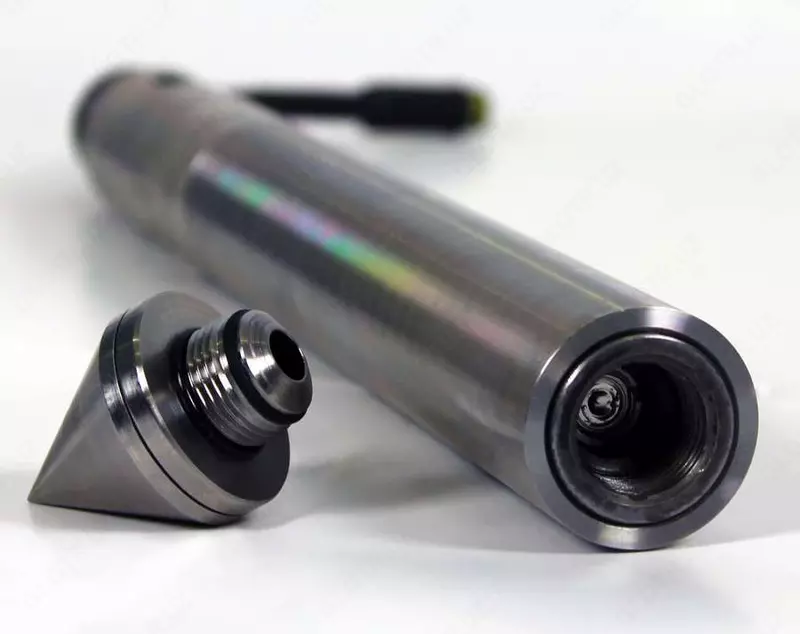

TEST-K4M CPTU to'plami A3/350 va A4/350 raqamli zondlardan foydalanadi. Ularda harorat kompensatsiyasining keng doirasi, raqamli chiqish va barcha kanallar uchun standartlashtirilgan parametrlar mavjud, shuning uchun probni almashtirishda uskunani sozlashning hojati yo'q. Problarning geometrik o'lchamlari GOST 19912–2012 ga mos keladi.



A3/350 problari uchta o'lchash kanaliga ega: konusning kanali qc, ulash kanali fs va inklinometr kanali a. Zondning elektron blokiga o'rnatilgan raqamli inklinometr zondni tekshirish paytida vertikal holatdan og'ishini qayd qiladi. A4/350 problari to'rtta raqamli kanalga ega: qc, fs, a kanallari va U₂ kanali - teshik bosimi.



GOST 19912–2021 ga muvofiq, 5.2.4-band: tuproqni 10 m dan ortiq chuqurlikda sinovdan o'tkazishda inklinometr bilan jihozlangan zondlardan foydalanish kerak, ularning ko'rsatkichlari zondning haqiqiy chuqurligini aniqlash va zondning sinishi oldini olish uchun ishlatilishi kerak.



A3/350 va A4/350 problarining asosiy parametrlari



Konusning taglik diametri, mm - 35,7



Vertex burchagi, daraja - 60



Ishqalanish debriyajining diametri, mm - 35,7



Ishqalanish debriyajining uzunligi, mm - 310



Ishqalanishli debriyaj maydoni, sm² - 350



Konusning o'ziga xos tuproq qarshiligini o'lchash diapazoni qc, MPa - 0,05-50



Ishqalanish debriyaji bo'yicha tuproqning o'ziga xos qarshiligini o'lchash diapazoni fs, kPa - 0,6–571



Vertikaldan og'ish burchagini o'lchash diapazoni a, ° - 1–20



Gözenek bosimini o'lchash diapazoni, kPa - 85..2000



Tuproq qarshiligini o'lchashning asosiy xatosi 5% dan oshmaydi.

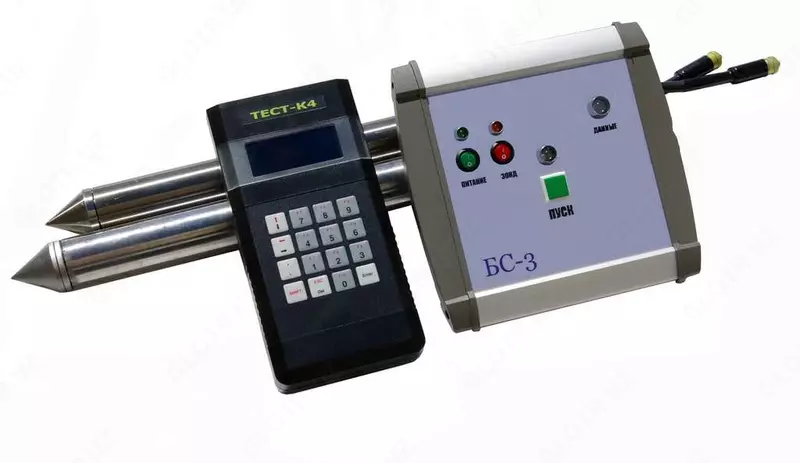

To'plam - TEST-K4M CPTU - ikkita A3/Z50 probasi va bitta A4/350 probini o'z ichiga oladi. Yozish moslamasi sifatida TEST-K4M raqamli kontroller yoki Aloqa birligi BS-3 ishlatiladi.

TEST-K4M ro'yxatga olish moslamasi-kontrolleri zondlash natijalarini ko'rsatish, saqlash va keyinchalik qayta ishlash uchun shaxsiy kompyuterga uzatish uchun mo'ljallangan. Tekshirgich kompyuterga ma'lumotlarni uzatish uchun USB interfeysi va USB flesh-diskiga ma'lumotlarni yozib olish uchun USB ulagichi bilan jihozlangan.



TEST-K4M boshqaruvchisi va BS-3 aloqa blokining texnik tavsiflari



Ta'minot kuchlanishi, Volt - 11–18



Joriy iste'mol, A - 0,5



Ish vaqti. rejimi (kontroller TEST-K4M), min - 2



Xotira hajmi (kontroller TEST-K4M), kbayt - 64



Ma'lumot uzatish interfeysi - USB



Natijalarni saqlash muddati (kontroller TEST-K4M), yil - 1



Ishlash harorati oralig'i, C° — 20...+40



Gabarit o'lchamlar (kontroller TEST-K4M), mm - 200x100x40



Gabarit o'lchamlari (aloqa bloki BS-3), mm - 195x190x55



TEST-K4M qurilmasining og'irligi, kg - 0,5



BS-3 aloqa blokining og'irligi, kg - 0,7



Qurilma ta'minot kuchlanishining ruxsat etilmagan polaritesidan himoyalangan.



A4/350 probining konusiga o'rnatilgan teshik bosimi sensori probni erga kiritishda yuzaga keladigan g'ovak suvdagi ortiqcha bosimni o'lchash uchun mo'ljallangan.



Zondlash natijalarini sharhlashda g'ovak bosimi tuproqlarni aniqlash, ularning konsolidatsiya xususiyatlarini baholash va konusning qarshiligini qc va zond ishqalanish fs indekslarini samarali kuchlanishlarga aylantirish uchun muhim qo'shimcha parametrdir.



Geotest tomonidan ishlab chiqilgan slot sensorlari A4/350 problarida teshik bosimi sensori sifatida ishlatiladi.



Sensorlarning asosiy xususiyatlari



Prob konusning maydoni, sm² - 10



Yoriq balandligi h, mm - 0,30±0,05



Ichki bo'shliqning hajmi, sm³ - 1,15



Ichki bo'shliqni to'ldirish uchun material ("Atrof-muhit 1") - CIATIM-201 GOST 6267–74



Qo'shimcha suyuqlik ("Sreda2") - I-12A moyi GOST 20799–88



Ish bosimi P, kPa - -85 dan 2000 gacha



Ishlash harorati diapazoni, C° 0..+60



Saqlash harorati oralig'i, C° — 60...+90



Yordamchi jihozlarning xususiyatlari



Shprits (Piezo konusning ichki bo'shlig'ini 3-kartrijdan "O'rta 1" bilan to'ldirish uchun ishlatiladi), kg - 2,77



Z kartrij, kg 0,35



O'z-o'zidan qulflanadigan santexnika pensesi (Piezo konusini ushlash va uni ip bo'ylab aylantirish uchun ishlatiladi), kg - 0,48



Z kartrij (310 ml zaxira kartrij, foydalanishga tayyor, sarf materiallari), kg - 0,35



Variant 1. DIGITAL PROB - CONTROLLER TEST-K4M



TEST-K4M kontrolleri to'rtta asosiy ish rejimiga ega:



- ISH REJIMI (probatsiya ma'lumotlarini operativ xotiraga yozib olish);



- zondlashdan kompyuterga MA'LUMOTLARNI O'TKAZISH REJIMI;



- USB FLESH DRIVEDA MA'LUMOTLARNI YOZISH REJIMI;



- XIZMAT REJIMI.



Tekshirish moslamasining old panelida raqamlar va yordamchi belgilarga ega displey va klaviatura mavjud. Tekshirish moslamasining yuqori devorida quvvat manbai, prob va radio tugmachasini ulash uchun ulagichlar mavjud. Qurilmaning yon devorida USB kabeli va flesh-diskni ulash uchun ulagichlar mavjud. Yoqilgandan so'ng, boshqaruvchi ish rejimini tanlash menyusiga o'tadi. ISHLASH REJIMI menyu bandini tanlashda kontroller o‘lchash yo‘li va probning diagnostikasini amalga oshiradi. Tajriba parametrlarini kiritgandan so'ng (raqam, o'qish bosqichi va zondlash chuqurligi) joriy ko'rsatkichlar asboblar panelidagi (1-9) istalgan raqamli tugmani bosish yoki RK-11 radio tugmasi yordamida masofadan turib boshqaruvchida saqlanadi.



"MA'LUMOTLARNI UZATISH" rejimini tanlashda ma'lumotlar keyingi ishlov berish uchun kompyuterga uzatiladi.



Tekshirgichning XIZMAT REJIMida siz quyidagilarni bajarishingiz mumkin:



- shrift ko'rinishini o'zgartirishekranda ko'rsatilgan ma'lumotlar;



- vaqt va sanani belgilash;



- qayta ishlangan zondlash ma'lumotlarini kontrollerdan o'chirish;



harorat probini ro'yxatdan o'tkazish.



Variant 2. DIGITAL PROB - ALOQA BIRLIGI - ShK



Ushbu versiyada ovozli ma'lumotlar kompyuterda ishlov berish dasturiga o'tkaziladi va monitorda raqamli va grafik formatda ko'rsatiladi. O'qishlar ma'lum bir bosqichda avtomatik ravishda olinadigan ixtisoslashtirilgan ovoz chiqaruvchi qurilmalarda ishlaganda ushbu parametr afzalroqdir, ammo masofaviy tugma yordamida o'qishlarni yozib olish ham mumkin.



Ish paytida, almashtirish paytida problarni sozlash talab qilinmaydi, chunki barcha problar standartlashtirilgan parametrlarga ega. Ovozli qurilmalarda ishlayotganda, hisoblash generatorining ulanishi ta'minlanadi. Bunday holda, o'qishlarni saqlash ketma-ketlikdan istalgan qadam bilan o'qish generatorining buyruqlariga muvofiq avtomatik ravishda amalga oshiriladi: 2,5, 5, 10 va 20 sm.



TEST-K4M to'plami bilan ishlashda zondlash uchun BPD1 simsiz ma'lumotlarni uzatish to'plamidan foydalanish tavsiya etiladi.



Natijalarni qayta ishlash uchun GeoExplorer dasturidan foydalaniladi.
